Pin LiFePO4 (lithium sắt phốt phát) là lựa chọn phổ biến cho hệ điện mặt trời có lưu trữ nhờ an toàn hơn Li-ion thường, tuổi thọ chu kỳ cao và điện áp ổn định. Với cell lăng trụ dung lượng lớn (280Ah, 314Ah…), bạn có thể tự đóng thùng pin 12V, 24V hoặc 48V. Bài viết liệt kê những gì cần có và trình tự lắp ráp.
Bước 1: Tính số cell và dung lượng
Mỗi cell LiFePO4 có điện áp danh định 3,2V. Nối tiếp nhiều cell để đạt điện áp hệ:
| Hệ pin | Số cell nối tiếp | Điện áp danh định | Năng lượng với cell 280Ah |
|---|---|---|---|
| 12V | 4S | 12,8V | ≈ 3,6 kWh |
| 24V | 8S | 25,6V | ≈ 7,2 kWh |
| 48V | 16S | 51,2V | ≈ 14,3 kWh |
Năng lượng (kWh) = điện áp danh định × dung lượng (Ah) ÷ 1000. Năng lượng dùng thực tế thấp hơn vì không nên xả cạn hoàn toàn và có hao hụt của inverter. Chọn hệ điện áp theo điện áp đầu vào pin của inverter bạn dùng.
Bước 2: Danh sách linh kiện
- Cell LiFePO4 cùng loại, cùng lô, cùng dung lượng và nội trở gần nhau.
- Mạch BMS đúng số cell (4S/8S/16S), dòng xả liên tục lớn hơn dòng inverter. Nhiều BMS có cổng RS485/CAN để giao tiếp với inverter; cài đặt BMS qua máy tính có thể cần cáp RS485 USB.

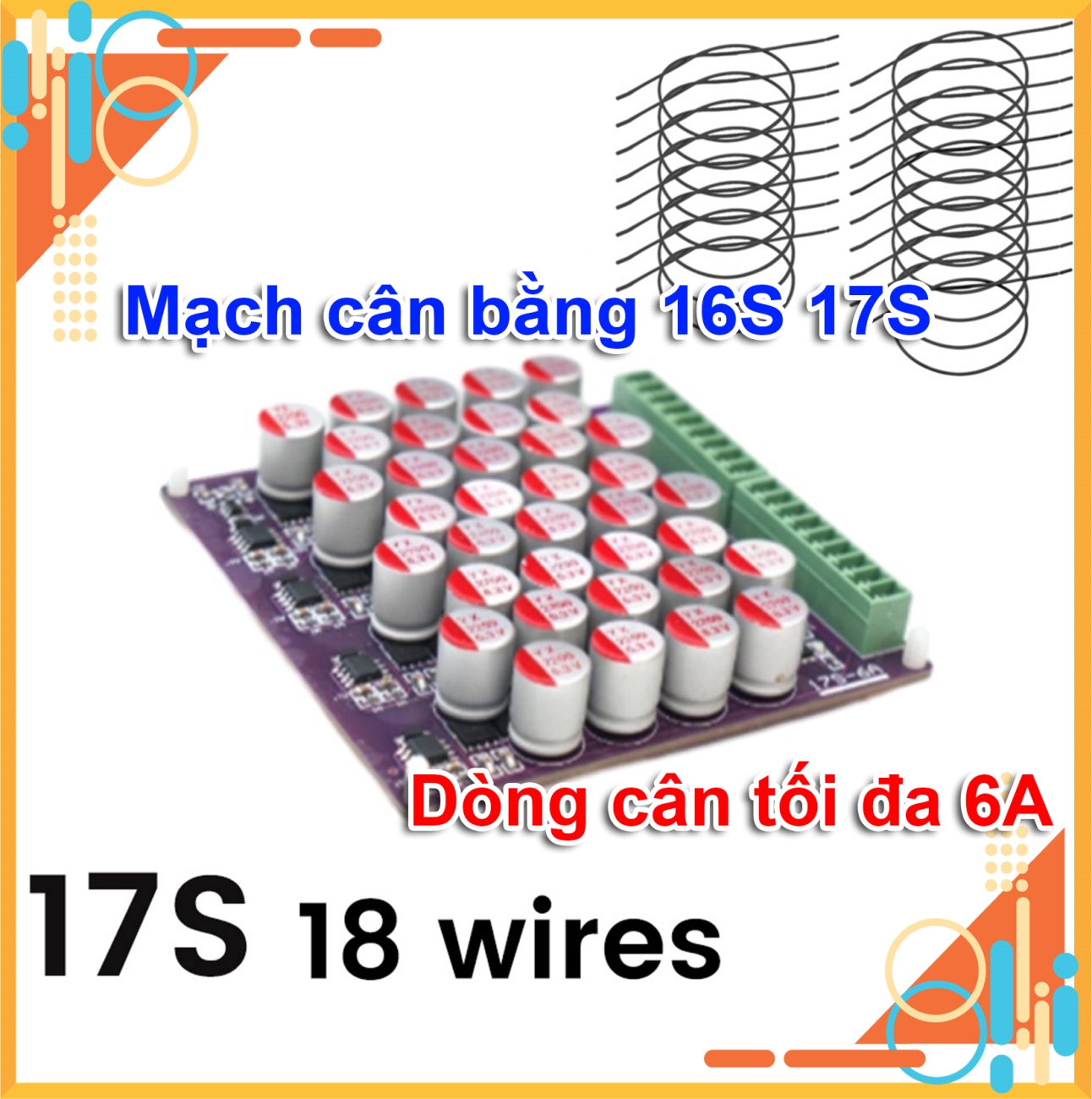

- Mạch cân bằng chủ động (tùy chọn nhưng nên có với pin lớn), như mạch cân bằng chủ động 4S hoặc mạch cân bằng chủ động 16S 17S, kèm dây cáp cân bằng XH2.54.
- Cầu đấu đúng tâm lỗ, như bộ cầu 16S tâm 72mm hoặc cầu đấu 72mm có lỗ bắt dây cân bằng. Xem bài chọn cọc đồng, cầu đấu pin.
- Cọc đồng đầu ra đủ dòng, như cọc đồng 300A.
- Vỏ thùng chắc chắn, cách điện, có chỗ cố định cell, như vỏ hộp pin 12V ABS cho 4 cell 280Ah cho pin 12V.
- CB DC hoặc MCCB DC đặt gần cọc ra, như MCCB DC 2P 125A–160A.
- Dây silicon và đầu cos đúng tiết diện, tấm cách điện giữa các cell, dây đai cố định.
Bước 3: Trình tự lắp ráp (tóm tắt)
- Kiểm tra từng cell: điện áp, ngoại quan (không phồng, móp), nếu có máy đo nội trở thì đo để ghép các cell gần nhau.
- Cân bằng ban đầu: đưa các cell về cùng điện áp trước khi ghép (ví dụ sạc song song ở điện áp phù hợp bằng nguồn chỉnh áp, có giám sát).
- Xếp cell trong vỏ, có tấm cách điện giữa các cell, đảo chiều cực xen kẽ để nối tiếp; ép và cố định chắc.
- Bắt cầu đấu theo sơ đồ nối tiếp, siết đúng lực.
- Đấu BMS: đấu dây cân bằng đúng thứ tự từ cell đầu tiên (B−) đến cell cuối, sau đó mới đấu dây công suất B− của BMS. Làm theo đúng sơ đồ của BMS bạn dùng.
- Đấu cọc ra và CB DC, đậy nắp chụp các cực.
- Kiểm tra điện áp tổng, cài thông số BMS (loại cell, ngưỡng sạc/xả), sạc lần đầu có giám sát.
Sạc thùng pin LiFePO4
Điện áp sạc đầy khoảng 3,6–3,65V mỗi cell (14,4–14,6V cho 12V; 57,6–58,4V cho 48V). Dùng inverter hybrid có chế độ LiFePO4 hoặc bộ sạc phù hợp như sạc 12V 60A chỉnh dòng và áp. Xem chi tiết trong bài chọn sạc pin lithium.
Lỗi thường gặp
- Ghép cell lệch nội trở/dung lượng: thùng pin bị lệch cell nhanh, BMS ngắt sớm.
- BMS dòng nhỏ hơn inverter: BMS ngắt khi bật tải lớn.
- Đấu dây cân bằng sai thứ tự: có thể hỏng BMS.
- Thiếu CB DC giữa pin và inverter.
