Một thùng pin lithium LiFePO4 dung lượng lớn (thường dùng cell 280Ah, 314Ah, 324Ah) gồm nhiều cell nối với nhau bằng cầu đấu (thanh nối, busbar) và đưa điện ra ngoài qua cọc đồng. Đây là những điểm có dòng điện lớn nhất trong hệ thống. Chọn đúng và lắp chặt giúp thùng pin mát, an toàn và bền.
Cầu đấu pin là gì? Vì sao nên dùng đồng mạ niken?
Cầu đấu là thanh kim loại có hai lỗ, bắt vào cực của hai cell cạnh nhau bằng ốc. Loại tốt thường làm từ đồng (hoặc đồng nhiều lớp mềm) mạ niken: đồng dẫn điện tốt, lớp niken giúp chống oxy hóa. Loại nhiều lớp mỏng hoặc có đoạn uốn cong giúp hấp thụ giãn nở của cell khi sạc xả, giảm lực kéo lên cực cell.
Bước 1: Đo đúng tâm lỗ
Tâm lỗ là khoảng cách giữa tâm hai cực của hai cell khi xếp sát nhau. Cell cùng dung lượng nhưng khác hãng có thể có kích thước khác nhau, nên hãy đo thực tế bằng thước kẹp sau khi xếp cell (kể cả độ dày tấm cách điện giữa các cell nếu có).
| Tâm lỗ | Ví dụ sản phẩm |
|---|---|
| 50mm | cầu đấu tâm lỗ 50mm |
| 72mm | cầu đấu tâm 72mm có lỗ bắt dây cân bằng, bộ cầu nối 72mm kèm ốc, bộ cầu 16S tâm 72mm |
| 75mm – 85mm | cầu đấu tâm 75mm và 85mm |
Cầu đấu có lỗ phụ (ví dụ lỗ M4) giúp bắt dây cân bằng của BMS gọn gàng bằng đầu cos tròn nhỏ.
Bước 2: Chọn cọc đồng đầu ra theo dòng
Cọc đồng gắn trên vỏ thùng pin là nơi nối dây ra inverter. Chọn cọc có dòng chịu tải lớn hơn dòng làm việc tối đa của hệ, cùng cỡ ốc với đầu cos dây ra.
| Dòng làm việc | Cọc gợi ý |
|---|---|
| Đến khoảng 100A | cọc đồng 100A đỏ đen |
| 100A – 200A | cọc đồng chịu tải từ 200A, cọc 100A/200A/300A |

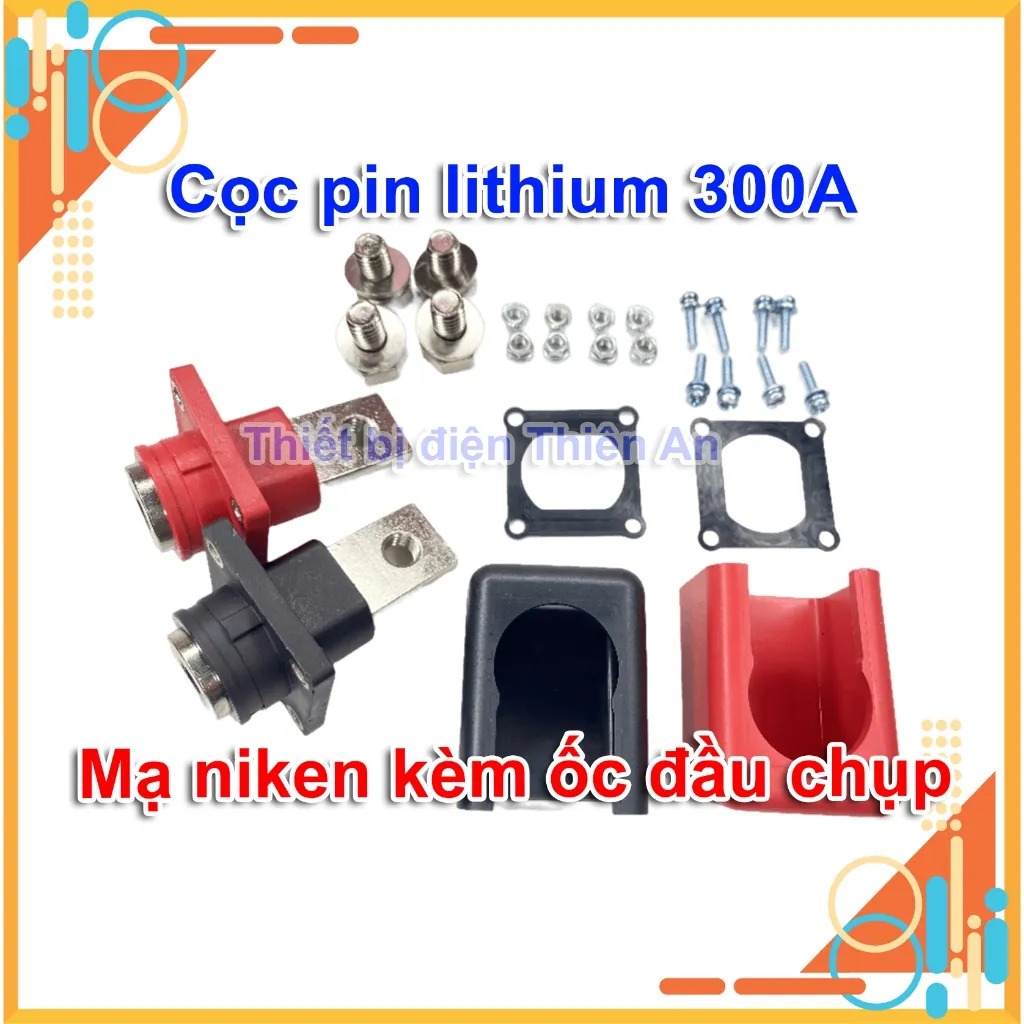

| 200A – 300A | cọc đồng 300A kèm đầu chụp |
| Cần chia 1 ra 2 đầu | cọc vuông 200A chia dòng 1 ra 2 |
Ước tính dòng: I ≈ công suất inverter ÷ điện áp pin. Ví dụ inverter 5kW với pin 48V khoảng 105A, cộng dự phòng nên dùng cọc từ 200A. Xem thêm bài chọn tiết diện dây cho pin lithium.
Bước 3: Lắp đặt đúng kỹ thuật
- Làm sạch cực cell bằng khăn khô (có thể chà nhẹ bằng giấy nhám mịn nếu có lớp oxy hóa), không để dầu mỡ trên mặt tiếp xúc.
- Cách điện các cell với nhau và với vỏ thùng bằng tấm cách điện trước khi bắt cầu.
- Đặt cầu đấu phẳng trên mặt cực, không vênh, không ép cực cell bị lệch.
- Siết ốc vừa đủ lực theo khuyến cáo của nhà sản xuất cell (thường cho mô-men siết cụ thể). Siết quá tay có thể làm toét ren cực nhôm của cell; siết lỏng thì điện trở tiếp xúc cao và nóng.
- Dùng long đen phẳng và long đen vênh (hoặc ốc có đế) để giữ lực siết khi pin rung, giãn nở.
- Đậy nắp chụp nhựa lên cọc đầu ra để tránh chạm chập khi thao tác.
Kiểm tra sau khi lắp
- Đo điện áp từng cell và tổng thùng, đúng với số cell nối tiếp.
- Cho pin chạy tải lớn một thời gian, kiểm tra không có cầu đấu hoặc cọc nào nóng bất thường (nếu có camera nhiệt càng tốt).
- Kiểm tra lại lực siết sau vài chu kỳ sạc xả đầu tiên.
Xem thêm hướng dẫn đóng thùng pin LiFePO4 280Ah và phụ kiện pin lưu trữ tại Thiên An.
