Thiết bị bảo vệ của hệ điện mặt trời (CB DC, chống sét, ATS) thường đặt gần dàn pin trên mái hoặc ngoài sân. Nếu dùng tủ điện thường, nước mưa và bụi sẽ làm ẩm, oxy hóa đầu cực và gây chập. Giải pháp là tủ điện chống nước đạt chuẩn IP65 trở lên.
IP65, IP66 nghĩa là gì?
Chỉ số IP (Ingress Protection) gồm hai chữ số:
- Chữ số thứ nhất (bụi): 6 là kín bụi hoàn toàn.
- Chữ số thứ hai (nước): 5 là chịu được tia nước phun từ mọi hướng; 6 là chịu tia nước mạnh; 7 là chịu ngâm nước tạm thời.
Với tủ lắp ngoài trời có mái che một phần hoặc chịu mưa trực tiếp, IP65 là mức phổ biến. Lưu ý chỉ số IP chỉ đạt được khi đóng kín nắp, roăng còn tốt và lỗ luồn dây được bịt bằng ốc siết cáp (PG) đúng cỡ.
Chọn số WAY (module) bao nhiêu là đủ?
"WAY" hay "module" là số vị trí 18mm trên thanh ray DIN. Một aptomat 1P chiếm 1 module, 2P chiếm 2 module. Cách tính:
| Thiết bị | Số module thường chiếm |
|---|---|
| CB 1P | 1 |
| CB 2P (AC hoặc DC) | 2 |
| CB 4P | 4 |
| Chống sét lan truyền 2P / 3P | 2 / 3 |
| ATS dạng aptomat 2P | 4 – 6 tùy mẫu (xem kích thước sản phẩm) |
| Đồng hồ đo năng lượng gắn ray | 2 – 4 |
Cộng tổng số module rồi chừa thêm khoảng 30% để có chỗ đi dây, tản nhiệt và lắp thêm thiết bị sau này.
Gợi ý theo nhu cầu
- Hộp đấu nối DC gần dàn pin (1–2 CB DC + chống sét DC): tủ 8 WAY hoặc tủ HT 8 WAY.
- Tủ inverter nhỏ (CB DC, CB AC, chống sét AC): tủ 12 WAY hoặc tủ 15 WAY.
- Tủ có ATS và nhiều nhánh: tủ 18 WAY, tủ HT 18 WAY, tủ 24 WAY.

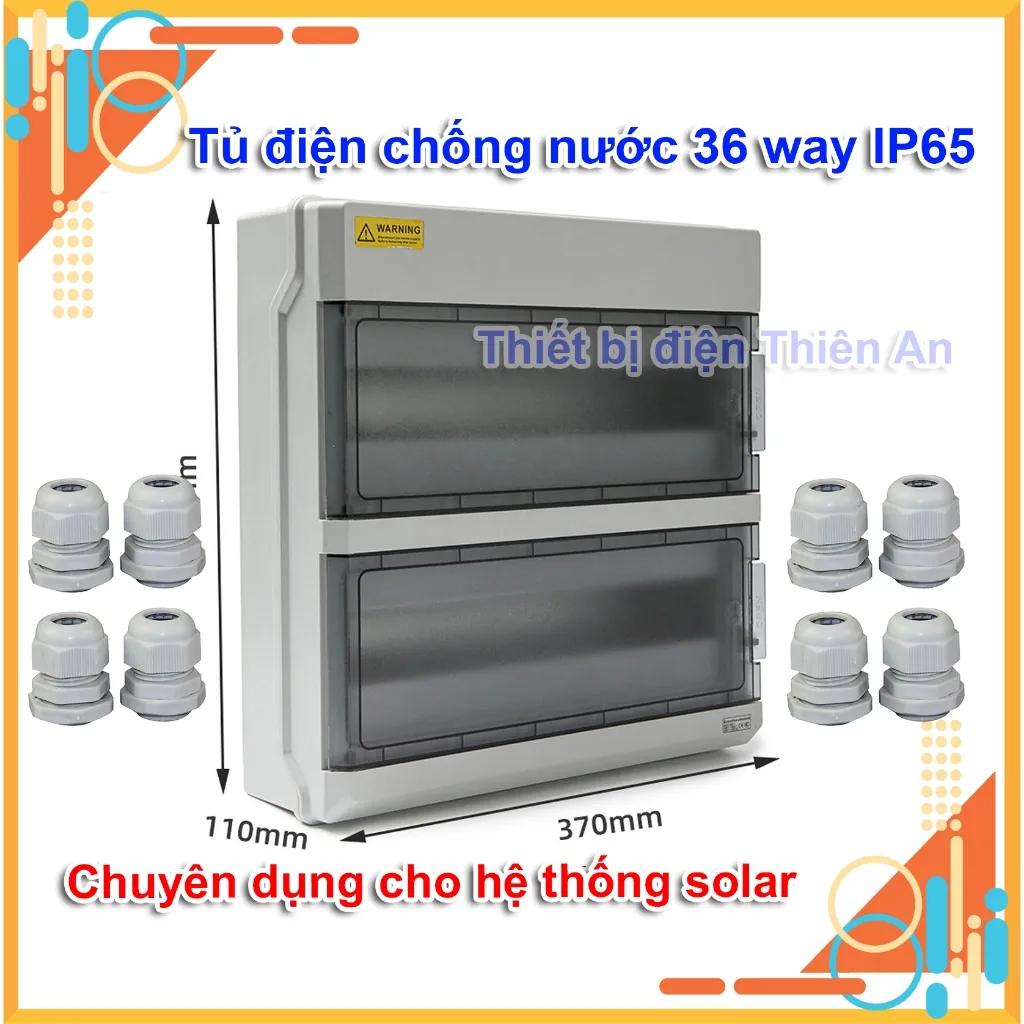

- Tủ tổng nhiều thiết bị: tủ 36 WAY 2 hàng.
Chất liệu: vì sao tủ nhựa ABS phổ biến ngoài trời?
- Không gỉ sét, nhẹ, dễ khoan lỗ luồn dây.
- Cách điện tốt, an toàn hơn khi có chạm vỏ.
- Cửa trong suốt giúp xem trạng thái CB, đèn báo chống sét mà không cần mở tủ.
Nhược điểm của nhựa là có thể giòn dần dưới nắng gắt nhiều năm, nên ưu tiên lắp nơi có mái che hoặc che nắng trực tiếp cho tủ.
Lắp tủ đúng cách để thật sự chống nước
- Luồn dây từ phía dưới, không khoan lỗ trên nóc tủ.
- Dùng ốc siết cáp PG đúng cỡ dây cho mỗi lỗ; lỗ khoan thừa phải bịt kín.
- Tạo võng dây (vòng nhỏ giọt) trước khi vào tủ để nước chảy xuống thay vì theo dây vào trong.
- Dùng ống ruột gà như ống ruột gà bảo vệ dây cho đoạn dây ngoài trời.
- Đấu nối trung tính, tiếp địa gọn gàng bằng cầu đấu như cầu đấu Domino 4P 200A.
- Kiểm tra roăng cao su và siết vít nắp đều tay.
Thiết bị nên có trong tủ điện mặt trời
Một tủ cơ bản gồm CB DC cho chuỗi pin, chống sét lan truyền DC và AC, CB AC ngõ ra và (nếu có) ATS chuyển nguồn.
